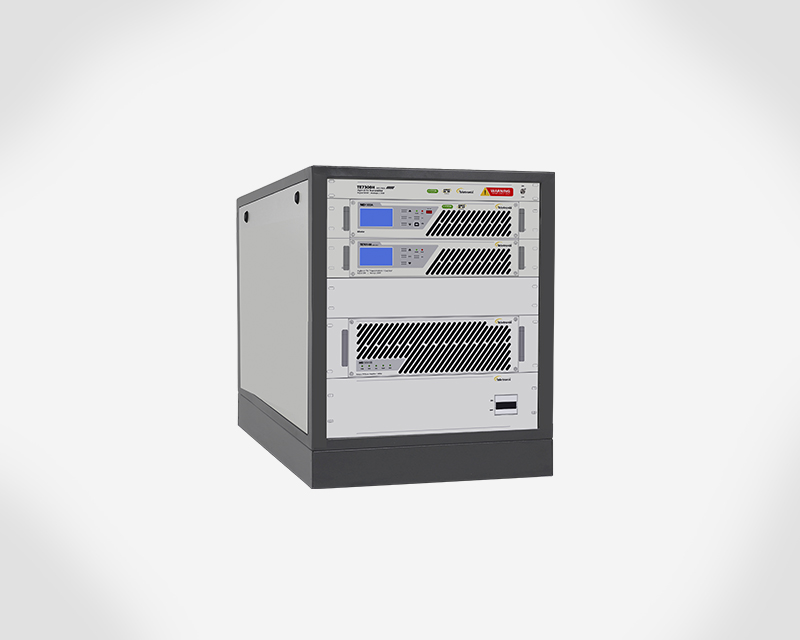

Transmissor de TV Digital 750W

Transmissor de TV Digital 750W

Os Transmissores de TV Digital com tecnologia DOHERTY da Teletronix são totalmente em estado sólido e compatível com o padrões digital ISDB-T/TB, originário do sistema ARIB STD-B31:2005.

Possui características como um avançado software nativo de pré-correção adaptativa digital de linearidade e não linearidade, circuitos de proteção, circuitos amplificadores com alta eficiência e também agilidade na troca de canais. Também, conta com software de pré-correção de atraso de grupo, fase e amplitude.

REF: TE7300H Digital Categorias: , , Tags: ,

Os Transmissores de TV Digital com tecnologia DOHERTY da Teletronix são totalmente em estado sólido e compatível com o padrões digital ISDB-T/TB, originário do sistema ARIB STD-B31:2005.

Possui características como um avançado software nativo de pré-correção adaptativa digital de linearidade e não linearidade, circuitos de proteção, circuitos amplificadores com alta eficiência e também agilidade na troca de canais. Também, conta com software de pré-correção de atraso de grupo, fase e amplitude.

Toda a linha é composta de sistema de refrigeração forçada por ventiladores de baixo nível de ruído, controlados por software em função da temperatura ambiente. Dispõe de display digital frontal com monitoração e controle totalmente digitais de todas as funções do transmissor, gavetas e módulos (bem como a troca de canais), permitindo ainda o gerenciamento, configuração, monitoração e operação local e remota via interface SNMP/Web Server (dispondo ainda de permissão para ligação de sistema de telemetria). Possibilidade de redução de até 10% da potência total do equipamento.

Desenvolvido com tecnologia DOHERTY, proporcionando uma altíssima eficiência e redução dos custos de energia comparado com transmissores convencionais, além de possuir pré-correção automática linear e não linear, proteção contra VSWR e overdrive, proteção para partida suave (com aumento da potência de transmissão gradual e em rampa), chave liga/desliga (painel traseiro) e proteção via fusíveis, contando ainda com circuito de proteção contra sobrecarga e potência refletida (com redução automática da potência direta). Dispõe de pré-correção digital com carregamento automático de curvas para cada mudança de canal e/ou potência. Conta ainda com GPS integrado, com entrada/saída de sinal de 10 Mhz e todos os itens necessários para instalação/funcionamento.

Possui internamente um conjunto de microcontroladores ARM CORTEX M4 e ARM CORTEX M0 de última geração a fim de garantir alta velocidade na proteção e controle do Transmissor. Os módulos amplificadores estão concebidos com transistores LD-MOS/NXP de alta eficiência. O sistema conta ainda com filtro de máscara crítica externo de 50 dB, mantendo alta estabilidade de impedância dentro e fora da banda, garantindo assim uma maior estabilidade de operação do Transmissor. Este filtro dispõe de canal de 6 MHz de largura, eficiente sistema de dissipação de calor, concebido em forma de sistema de impedância constante, suportando a potência máxima nominal na entrada e saída, ambas com cargas de equilíbrio, tendo ainda saída de teste 50 Ohms com conector tipo BNC fêmea.

Possibilidade de operação MFN/SFN (sem necessidade de módulos adicionais e/ou qualquer outro tipo de configuração) e uso no modulador de oscilador tipo OCXO de baixíssimo ruído. Possui duas entradas ASI, ASI-1 e ASI-2 e saída ASI-tru, comutável por software ou default automático, detectável quando em falha de uma das entradas. Também, dispõe de entrada em TS/BTS no formato ASI e IP (entrada TS via recepção DVB-S/S2). Conta com tuner BTS encapsulado (túnel 188 bytes), aceitando BTS (ABNT NBR 15601) na entrada ASI/Ethernet e TS MPEG-2 (ISO 13818-1) na entrada ASI/Ethernet.

Ainda, possui receptor de sinais de satélite incorporado, com capacidade de recepção para banca C e Ku, com entrada para LNB/LNBf por meio de cabo 75 Ohms (alimentação para o LNB/LNBf via cabo) e conector F (fêmea) padrão. Este receptor permite alteração da frequência do OL, podendo ser utilizado LNB ou LNBf universal (tanto em banda C ou Ku), capacidade de demodulação de sinais em DVBS/S2, MPEG-2, MPEG-4, H264, 8PSK, podendo utilizar equipamento externo de recepção de sinais de satélite (se necessário for).

Características como melhor desempenho de sinal como MER muito alta (superior a 35dB), com baixos níveis de ombro e alta rejeição de sinais espúrios e alta performance, fazem de nossos Transmissores a melhor escolha para sua emissora.

– Detalhes técnicos (com foto)
– Certificado de Homologação ANATEL
